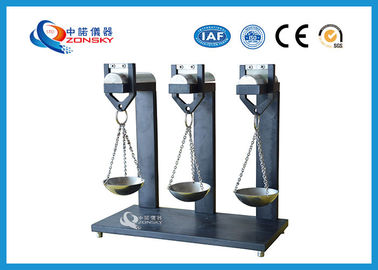

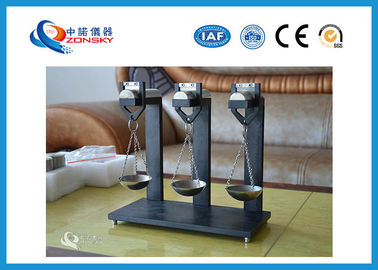

Прибор теста давления изоляции кабеля высокотемпературный с утверждением СГС КЭ

Прибор теста давления изоляции высокой эффективности высокотемпературный

1. Рабочие параметры

(1) толщина режущей кромки ножа: 0.70±0.01мм

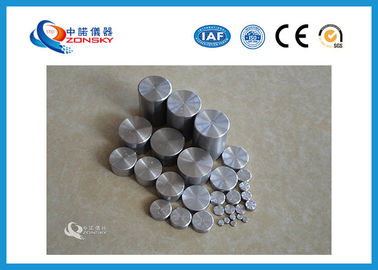

(2) нагрузка действуя на лезвии: 1г, 2г, 5г, 10г, 20г, 50г, 100г, 200г, 500г, 1000г каждые 3 итог 30

(3) клиновидная поддержка образца: 90°, 120° каждые 3 части итог 6

(4) полукруглый держатель образца: Р5, Р6, Р7.5, Р9, Р10, Р11, Р12.5, Р14, Р15 каждые 3 части итог 27 частей

(5) нагрузка приложенная к лезвию получена формулой: Ф=к, 2Дδ-δ2

2. Тест давления изоляции высокотемпературный

(1) пробовать

Для каждого испытанного изолированного ядра, 3 смежных образца были приняты от каждой длины 250-500 мм, и длина образца должна быть 50-100 мм.

Изолированное ядр уньшеатед плоского шнура не должно быть отделено.

(2) подготовка образца

Вся оболочка на образце, включая слой полупроводника электрический (если любой), то, механически извлечется. В зависимости от типа кабеля, образец может быть круговым или веерообразным.

(3) размещение образца

Прибор вмятия составлен прямоугольного лезвия имея толщину кромки лопасти (0,70 ±0.01 мм) как показано в ФИГ. 5, и лезвие может надуть образец. Каждый образец был помещен в положении показанном в шнурах ФИГ. Уньшеатед плоских должен быть помещен с плоскими краями. Образец небольшого диаметра фиксирован на плите поддержки в такой манере это образец не гнет под давлением на лопасть. Скаллопс должны быть помещены на плите поддержки с скаллопед пазами как показано в диаграмме 5 вышеуказанной, придающ давление в перпендикуляре направления к оси образца, лезвия быть также перпендикулярны к оси образца.

(4) высчитывает давление

Давление ф на образце (круговом и веерообразном изолированном ядре), в н, должно быть высчитано следующим образом:

Ф=К

Где: К - коэффициент определенный в стандарте продукта кабеля. Если не определенный, он будет:, то

Изолированное ядр шнура и гибкого кабеля К=0.6

Ядр изоляции кабеля для фиксированный класть с Д≤15мм К=0.6

Зафиксированное Д>15мм кладущ ядр изолированное кабелем и изолированное участком ядр К=0.7

И δ и д в мм, одном бите после десятичной запятой. Она измерена на отрезке листа в конце образца согласно методу теста определенному в ГБ/Т 2951,1.

Для веерообразного ядра, д средняя величина веерообразное «заднего» или диаметра части дуги, и усреднен после измерять три раза на кабельной жиле, в мм, до один десятичный разряд (измерение должно находиться в ядре) в 3 различных местах).

Давление действуя на уньшеатед плоском образце шнура будет дважды значением высчитанным вышеуказанной формулой, где д среднее коротких размеров оси образца 1 (1).

Расчетную величину давления ф можно округлить к более небольшому значению, но значение, который нужно округлить не должно превысить 3%.

(5) топление образца

Тест будет унесен в сушильном шкафе, испытательном оборудовании и образец не будет вибрироват в печи; или установленный в сушильном шкафе с демпфирующим монтажным элементом. Любое оборудование которое может причинить вибрацию образца, как воздуходувка, не позволено прийти в непосредственный контакт с печью. Температура воздушной среды в печи должна быть поддержана на температуре определенной в уместном стандарте продукта кабеля. Время для унхэатед надутого образца быть помещенным в печи будет как замечено в уместном стандарте продукта кабеля. Если стандарт продукта кабеля не обусловливает, то следующее будет определено:

— — 4х когда наружный диаметр образца Д≤15мм;

— — 6х когда наружный диаметр образца >15мм.

(6) охлаждать образца

После того как определенное время разогрева сверх (см. топление образца), образец охлажен в печи под давлением и может быть охлажен холодной струей воды отжимая стальной шарик. После того как изолируя образец был охлажен к комнатной температуре и больше не не был деформирован, он был принят вне от прибора теста и после этого был погружен в холодной воде для более дальнеиший охлаждать.

(7) измерение вмятия:

Глубина вмятия была измерена немедленно после образец был охлажен.

Разделен проводник выходя трубчатый изолируя образец.

Узкая полоска части теста отрезана от перпендикуляра образца к вмятию вдоль оси образца, как показано в диаграмме 6 внизу.

Установите узкую полоску на микроскопе чтения или измеряя репроекторе, и отрегулируйте перекрестие к дну вмятия и снаружи части теста (как показано в диаграмме 2).

Небольшие образцы с наружным диаметром около 6 мм или будут отрезаны поперечно между вмятием и вмятием 2 частями теста (как показано в диаграмме 7 внизу). Глубина вмятия должна быть разницей между измеренными значениями изображения поперечного сечения 1 и изображения поперечного сечения 2 под микроскопом (как показано в диаграмме 7 внизу).

Все измерения в мм, 2 десятичных разрядах.

(8) оценка результатов теста:

Промежуточное значение вмятия измеренного на 3 частях теста отрезанных от каждого образца не будет больше чем 50% из средней величины толщины изоляции образца.

(Примечание: Значение 50% связано с основным принципом формулы и это же для всех материалов. Строгость теста меняет только с изменением коэффициента к, но значение 50% не делает изменение).

вопросы и ответы

К: Вы торговая компания или изготовитель?

А: Мы изготовитель.

К: Сколько времени ваш срок поставки?

А: Вообще 5-10 дней если товары в запасе. или 15-20 дней если товары нет в запасе, то, оно согласно количеству.

К: Вы обеспечиваете образцы? Он свободен или дополнителен?

А: Нет, мы не обеспечиваем образцы для испытывать.

К: Что ваши условия платежа?

А: Паймент=1000УСД<>, 50% Т/Т заранее, баланс перед пересылкой.
Если вы имеете другой вопрос, то пожалуйста чувствуйте свободной связаться мы.

К: Что ваши условия платежа?

А: Гарантия для оборудования 1 год. Определенно, все оборудование испытано хорошо и бега хорошо путем испытывать образец нашего клиента перед пересылкой. Пожалуйста свяжитесь мы если оборудование не работает хорошо после быть погруженным к вашей компании. Мы направим вас как зафиксировать его. Запасные части или компоненты будут отправлены при необходимости. Обязанности будут произведены если оно причинено мисоператион клиента.
